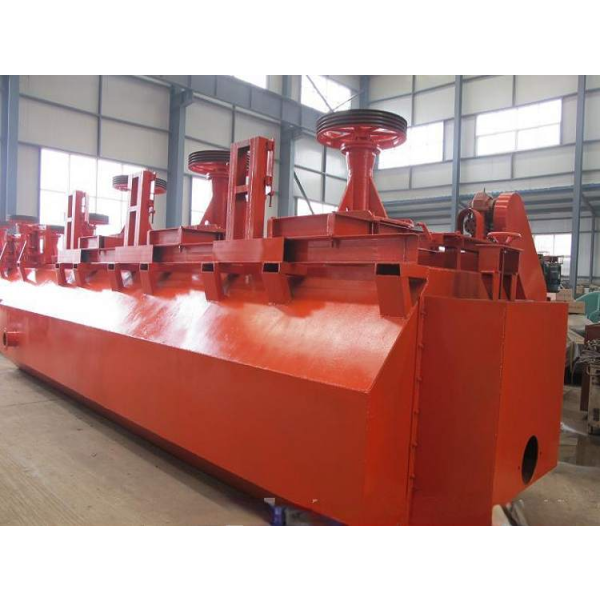

Флотационная машина модели JJF является высокоэффективным и энергосберегающим флотационным оборудованием с механическим перемешиванием. Благодаря инновационной конструкции ложного дна и дефлекторной трубы она эффективно решает проблемы погружения бака, остановки и необходимости выгрузки руды, которые легко возникают в традиционных флотационных машинах. Благодаря отличным характеристикам, таким как ровный уровень жидкости, стабильный слой пены, высокая степень извлечения и низкое потребление энергии, это оборудование особенно подходит для создания совместного блока с флотационной машиной типа SF для обеспечения эффективных и надежных флотационных решений для заводов по переработке минералов.
Рабочий процесс флотационной машины JJF представляет собой эффективный трехфазный процесс смешивания и разделения газа, жидкости и твердого тела:
Смешивание воздуха и пульпы: когда цилиндрическое рабочее колесо вращается, при сотрудничестве специального циркуляционного канала, образованного направляющей трубой и ложным дном, воздух вдыхается и пульпа вдыхается снизу одновременно, таким образом, достигается полное смешивание.
Циркуляция шлама: Дефлекторная труба направляет шлам для формирования хорошей внутренней циркуляции, что обеспечивает взвешивание частиц и предотвращает седиментацию.
Разделение минералов: При перемешивании и барботировании гидрофобные (водоотталкивающие) минералы избирательно прикрепляются к пузырькам и всплывают, образуя слой пены; гидрофильные минералы остаются в суспензии.
Стабилизация пены: зонтикообразный диспергирующий колпак отделяет зону флотации от зоны перемешивания, эффективно стабилизируя уровень жидкости и слой пены и облегчая выемку концентрата.
Горизонтальная конфигурация: При работе с флотационной машиной типа SF может быть реализована горизонтальная конфигурация, и суспензия течет за счет насосной способности самого оборудования, без необходимости перепада высот и пенного насоса.
| Преимущество структуры | Преимущества производительности |
|---|---|
| ✅ Инновационная конструкция ложного дна и дефлектора: принципиально предотвращает оседание пульпы, не требует выгрузки руды при остановке машины, проста в эксплуатации и обслуживании. | ✅ Высокий коэффициент извлечения: коэффициент извлечения может быть увеличен на 1-2% по сравнению с обычной флотационной машиной, а эффект разделения лучше. |
| ✅ Цилиндрическое рабочее колесо: малая глубина погружения, низкая окружная скорость, хорошая износостойкость и долгий срок службы. | ✅ Низкое энергопотребление и большая производительность: оптимизированная конструкция значительно снижает энергопотребление, обеспечивая при этом высокую производительность. |
| ✅ Зонтикообразная форма диспергирующей крышки: эффективно стабилизирует уровень жидкости, обеспечивает гладкий слой пены, облегчает вторичное обогащение и повышает сортность концентрата. | ✅ Простота эксплуатации и низкие эксплуатационные расходы: отсутствие проблем с затоплением резервуаров, длительный срок службы деталей и компонентов, низкие комплексные эксплуатационные расходы. |
| ✅ Совместная конфигурация агрегата: идеально сочетается с флотационной машиной типа SF (бак для ингаляции), используется как бак DC, образуя горизонтальную конфигурацию процесса флотации, без необходимости капельного и пенного насоса, упрощая процесс, экономя инвестиции и пространство. |
| Модель | Объем резервуара (м³) | Диаметр рабочего колеса (мм) | Производительность (м³/мин) | Мощность главного двигателя (кВт) | Габаритные размеры (Д×Ш×Г мм) | Вес одного бака (кг) |
|---|---|---|---|---|---|---|
| JJF-1 | 1 | 280 | 0.3～1 | 5.5 | 1400×1400×650 | 1230 |
| JJF-2 | 2 | 280 | 0.5～2 | 7.5 | 1400×1400×1150 | 1437 |
| JJF-3 | 3 | 350 | 1~3 | 11 | 1500×1850×1200 | 1740 |
| JJF-4 | 4 | 410 | 2～6 | 11 | 1600×2150×1250 | 2100 |
| JJF-5 | 5 | 410 | 2～6 | 11 | 1600×2150×1550 | 2300 |
| JJF-8 | 8 | 540 | 4～10 | 22 | 2200×2900×1400 | 4500 |
| JJF-10 | 10 | 540 | 4～12 | 22 | 2200×2900×1700 | 4800 |
| JJF-16 | 16 | 700 | 5～16 | 37 | 2850×3800×1600 | 8000 |
| JJF-20 | 20 | 730 | 5～20 | 37 | 2850×3800×2000 | 8500 |
Примечание: Мощность соответствующего двигателя перемешивания не указана в таблице. Начиная с JJF-8, объем бака и производительность значительно увеличиваются, что подходит для средних и крупных заводов по переработке минералов.
Типичная схема применения: комбинированная установка SF/JJF
Флотационная машина SF используется в качестве всасывающего резервуара: она располагается в головной части установки и использует свою мощную самопоглощающую способность для всасывания рудной суспензии из переднего канала.
Флотационная машина типа JJF в качестве резервуара постоянного тока: горизонтально соединенные последовательно в задней части, суспензия течет естественным образом за счет разницы уровня жидкости, образуя высокоэффективную и энергосберегающую линию флотации.
Преимущество: компактная конфигурация, отсутствие необходимости в перепаде высот и сложной системе пенного насоса, низкое энергопотребление, простота эксплуатации и управления.
Профессиональная сервисная поддержка:
Проектирование совместного блока: обеспечение оптимальной схемы конфигурации SF/JJF.
Установка, ввод в эксплуатацию и обучение: профессиональная команда обслуживает на месте и обеспечивает полное обучение эксплуатации и техническому обслуживанию.
Поставка запасных частей: предоставление оригинальных быстроизнашивающихся деталей (например, крыльчатка, статор, втулки и т.д.) для обеспечения производительности оборудования.
Оптимизация процесса: Предоставление решений по улучшению коэффициента извлечения и технической модификации.
Благодаря уникальному конструктивному исполнению, отличным эксплуатационным характеристикам и идеальной совместимости с флотационной машиной типа SF, флотационная машина типа JJF стала одним из предпочтительных видов оборудования на современных флотационных фабриках, особенно на крупных и средних рудообогатительных фабриках, где требуется высокая эффективность, энергосбережение и стабильная работа. Она представляет собой важное направление в развитии технологии флотационных машин с механическим перемешиванием и является надежной гарантией повышения экономической эффективности переработки минерального сырья.
