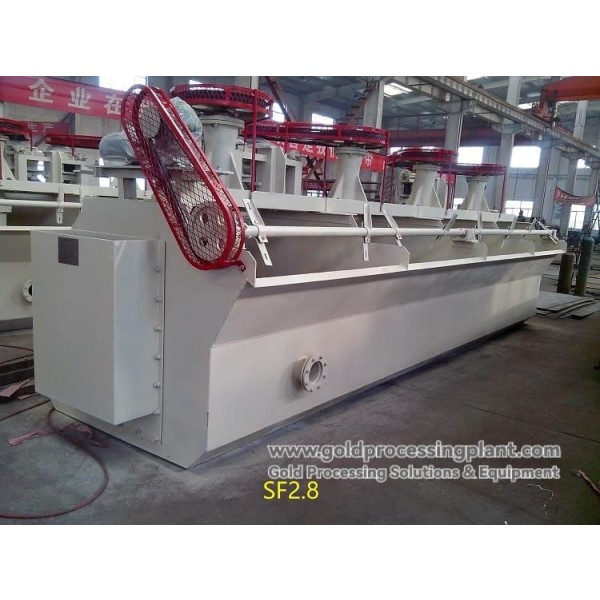

Самовсасывающая флотационная машина

Обзор продукции
Самовсасывающая флотационная машина является основным сортировочным оборудованием с развитой технологией и широким применением в области обогащения полезных ископаемых. Благодаря своим уникальным характеристикам самовсасывания, она может одновременно выполнять всасывание, всасывание пульпы и перемешивание без внешнего оборудования для продувки воздухом, что обеспечивает высокую степень упрощения процесса и значительное снижение инвестиционных затрат. Обладая выдающимися преимуществами компактной структуры, простоты эксплуатации и легкого самотечного возврата средней руды, это оборудование занимает незаменимое место на малых и средних заводах по переработке минералов, реконструкции старых заводов и технологических процессов, требующих гибкой конфигурации, и является идеальным выбором для достижения максимальной выгоды от инвестиций и стабильной и надежной работы.

Принцип работы

1. Подача пульпы: пульпа после измельчения и фармацевтического смешивания поступает во флотационный резервуар самотеком.

2. Самопоглощение и перемешивание:

   • Действие ядра: рабочее колесо, являющееся ядром оборудования, создает сильное отрицательное давление (вакуум) внутри камеры рабочего колеса, когда оно вращается с высокой скоростью.

   • Самопоглощение воздуха: отрицательное давление автоматически втягивает воздух из атмосферы через полый шпиндель или втулку.

   • Самопоглощающийся шлам: в то же время отрицательное давление всасывает руду в резервуаре или шлам из предыдущего резервуара в зону рабочего колеса.

3. Перемешивание и минерализация: воздух, свежая пульпа и циркулирующая пульпа интенсивно перемешиваются и сдвигаются в зоне рабочего колеса, образуя большое количество воздушных пузырьков. Целевые минералы избирательно прикрепляются к пузырькам.

4. Разделение и выгрузка:

   • Концентрат: минерализованные пузырьки, богатые целевыми минералами, поднимаются на поверхность жидкости и счищаются скребком.

   • Хвосты: гидрофильные жильные камни выгружаются в виде хвостов из нижней части резервуара на следующую операцию или самотеком на следующую флотационную машину.

Основная структура и конструктивные особенности

• 🔄 Перемешивающее и всасывающее устройство: сердцевина представляет собой закрытую комбинацию крыльчатки и статора с верхней и нижней лопастями (или конической крыльчаткой). Верхняя лопасть отвечает за всасывание воздуха и образование пузырьков, а нижняя лопасть отвечает за всасывание и циркуляцию суспензии, обеспечивая сильное перемешивание и хорошую производительность самопоглощения.

• 🚰 Система самопотока средней руды: используя естественную разницу высот между оборудованием, средняя руда может возвращаться в самоток под действием силы тяжести, нет необходимости во вспомогательном оборудовании, таком как пенные насосы, упрощая процесс и снижая потребление энергии и точки отказа.

• 🛡️ Структура резервуара: Обычно используются прямоугольные или U-образные резервуары, с прочной структурой, удобные для тандемной конфигурации нескольких резервуаров, и облицованные износостойкой резиной, что эффективно продлевает срок службы.

• ⚙️ Простая система управления: В основном оснащена устройством регулировки уровня жидкости, которое контролирует уровень жидкости через высоту затвора, с простой структурой, удобным обслуживанием и надежной работой.

Основные преимущества

• Превосходная простота процесса

  • Самодостаточная система: нет необходимости в сложной конфигурации воздуходувной системы и воздуховодов, низкие инвестиции в инфраструктуру.

  • Самотечная конфигурация: легко реализовать горизонтальную конфигурацию, плавный возврат средней руды и простой технологический процесс.

• Значительные экономические преимущества

  • Низкие инвестиционные затраты: отказ от воздуходувки и вспомогательного оборудования, меньшие первоначальные инвестиции и занимаемая площадь.

  • Простая эксплуатация и техническое обслуживание: простой состав системы, низкий порог срабатывания, небольшой объем ежедневного технического обслуживания.

• Надежная применимость

  • Высокая гибкость: особенно подходит для малых и средних заводов, многосерийных конфигураций или сложных потоков селекционной установки.

  • Высокая адаптивность: отличная производительность и высокая стабильность при разделении минералов со средним размером и плотностью зерен.

Типовые модели и области применения Руководство по выбору

Рекомендации по выбору:

• По размеру и инвестициям: малые и средние перерабатывающие предприятия, проекты с ограниченным капиталом или сценарии, ориентированные на простоту эксплуатации, должны отдавать предпочтение самовсасывающим флотационным машинам.

• В соответствии с технологическими требованиями: при необходимости горизонтальной конфигурации, многосегментной сортировки и сложного возврата средней руды, самовсасывающие машины являются естественным лучшим выбором.

• По характеру минералов: Подходит для обработки металлических и неметаллических руд со средним размером частиц и неэкстремальной плотностью.

Эксплуатация и обслуживание

• Эксплуатация: Перед началом работы убедитесь, что крыльчатка находится на правильном расстоянии от дна резервуара; контролируйте уровень жидкости, регулируя затвор; наблюдайте за величиной надува, чтобы судить об износе крыльчатки.

• Пункты технического обслуживания:

  • Ежедневно: проверяйте ток двигателя, повышение температуры подшипников и наличие смазки, любые ненормальные вибрации и шумы.

  • Регулярное: проверьте и отрегулируйте зазор между крыльчаткой и статором, проверьте износ крыльчатки, статора и футеровки.

  • Плановое обслуживание: в зависимости от степени износа регулярно заменяйте крыльчатку, статор и другие изнашивающиеся детали (срок службы обычно составляет 12-18 месяцев).

Области применения

• Цветные металлы: малые и средние предприятия по обогащению сульфидных руд меди, свинца, цинка, сурьмы, ртути.

• Черные металлы: операции флотационного отбора железной и марганцевой руды.

• Неметаллические руды: очистка и разделение флюорита, барита, графита, талька, калиевого полевого шпата и т.д.

• Драгоценные металлы: золото, серебро флотационного восстановления.

• Другие: широко используется в грязи и песка сортировки и выбора процесса вольфрама, олова и других редких руд металла.
