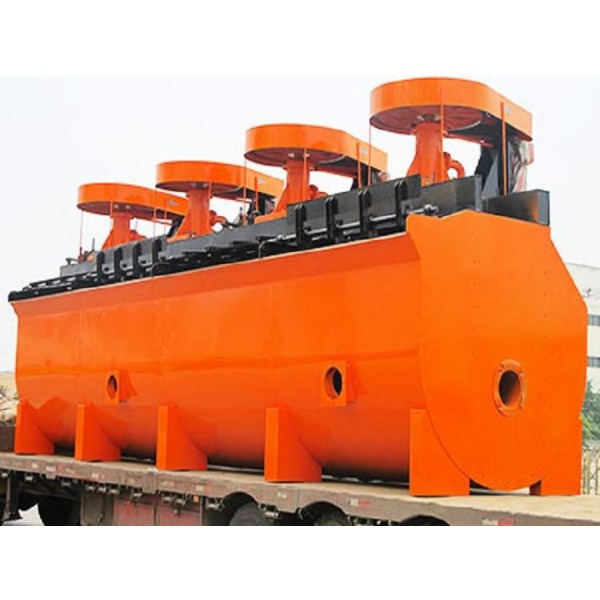

Обзор флотационной машины типа BS-K
Флотационная машина модели BS-K - это энергоэффективное надувное флотационное оборудование с механическим перемешиванием. Она сочетает в себе преимущества внешнего принудительного надува и механического перемешивания, а инновационная конструкция шпинделя с боковым креплением и "U"-образная структура резервуара значительно повышают стабильность работы оборудования и эффективность разделения. Оборудование разработано с учетом высоких требований к тонкому разделению концентрата и его извлечению, а его извлечение может быть увеличено более чем на 2% по сравнению с обычным оборудованием, что является идеальным выбором для производства высококачественных концентратов.
Принцип работы флотационной машины типа BS-K
Рабочий процесс флотационной машины BS-K представляет собой точное сочетание механической силы и аэродинамики:
-
Нагнетание и перемешивание: внешний вентилятор обеспечивает стабильный и регулируемый источник воздуха, в то время как коническая крыльчатка вращается с высокой скоростью, создавая сильную турбулентность, реализуя принудительное перемешивание и равномерное рассеивание воздуха и рудной пульпы.
-
Отделение минералов: в условиях сильной турбулентности гидрофобные минералы полностью сталкиваются и присоединяются к мелким однородным воздушным пузырькам, образующимся в результате радиальной резки статора, образуя минерализованные воздушные пузырьки.
-
Поток суспензии: ступенчатая конфигурация, использование собственного веса суспензии для формирования самотечного потока, проходящего через каждый флотационный резервуар по очереди.
-
Сбор и стабилизация пены: минерализованные пузырьки всплывают, образуя устойчивый слой пены, который удаляется скребком. Часть минерализованной пены в зоне концентрирования может быть возвращена в предыдущий резервуар через пенный насос для повторного отбора, чтобы повысить коэффициент извлечения". U-образная структура резервуара помогает сформировать стабильную среду разделения.
Основные преимущества и особенности флотационной машины BS-K
| Структурные преимущества |
Эксплуатационные преимущества |
| ✅ Конструкция шпинделя с боковым подвесом: передаточный механизм подвешен сбоку с хорошей вертикальностью, плавной работой и достаточным пространством для обслуживания. |
✅ Очень высокая степень извлечения: оптимизированная система аэрации и смешивания увеличивает степень извлечения полезных минералов более чем на 2 %. |
| ✅ "U"-образная структура резервуара: эффективно предотвращает накопление минералов на дне резервуара, обеспечивает полную взвесь минеральных частиц, избегает мертвых зон и снижает потери металла. |
✅ Хороший эффект разделения: равномерное и мелкое рассеивание пузырьков, высокая эффективность минерализации, способствующая получению высококачественного концентрата. |
| ✅ Модульная и регулируемая конструкция: различные конфигурации от одного резервуара до шести резервуаров, регулируемые детали трансмиссии , удобное обслуживание и ремонт. |
✅ Стабильная работа и низкое энергопотребление: разработана для высокоэффективной работы, обеспечивает высокую производительность при контроле потребления энергии. |
| ✅ Высокоэффективная система крыльчатка-статор: сочетание конической крыльчатки и радиального статора обеспечивает сильное перемешивание и значительно снижает износ, что приводит к длительному сроку службы. |
✅ Высокая адаптивность: особенно подходит для тонкой сортировки и трудносортируемых руд, нечувствительна к колебаниям объема и концентрации сырья. |
Таблица основных технических параметров флотационной машины типа BS-K
| Модель |
Эффективный объем (м³) |
Производительность (м³/мин) |
Скорость вращения рабочего колеса (об/мин) |
Объем аэрации (м³/м²-мин) |
Мощность двигателя смешивания (кВт) |
Вес одного бака (кг) |
| BS-K2.8 |
2.8 |
0.4～3 |
248 |
2～3 |
5.5 |
1750 |
| BS-K4 |
4 |
0.5～4 |
220,230 |
3～6 |
7.5 |
2568 |
| BS-K6 |
6 |
1.0～6.0 |
197 |
4～10 |
15 |
3570 |
| BS-K8 |
8 |
1.0～8.0 |
180 |
4～10 |
15 |
4539 |
| BS-K16 |
16 |
2.0～15 |
160 |
6～15 |
30 |
8131 |
| BS-K24 |
24 |
7 - 20 |
154 |
8-18 |
37 |
9546 |
| BS-K38 |
38 |
от 10 до 30 |
141 |
10-20 |
45 |
11107 |
| BS-K40 |
40 |
10 - 33 |
138 |
12-22 |
55 |
17000 |
| BS-K50 |
50 |
12～40 |
120 |
14～24 |
75 |
22000 |
| BS-K70 |
70 |
13～50 |
110 |
16～26 |
90 |
26200 |
Примечание: Данное оборудование необходимо использовать с соответствующим воздуходувом (см. таблицу требований к давлению воздуха) и пенным насосом. Начиная с BS-K16, производительность оборудования резко возрастает, и оно подходит для операций по обогащению и сметанию на крупных обогатительных фабриках.
Области применения
Флотационная машина BS-K предназначена для высококачественной и высокоэффективной сортировки и в основном используется в:
-
Операции тонкой сепарации: для получения конечных концентратов высокого содержания.
-
Обогащение цветных металлов: например, обогатительная секция для меди, свинца, цинка и других минералов.
-
Извлечение редких металлов: например, пироксена лития, бериллиевой руды и других минералов с высокой ценностью и тонкой сортировкой по размеру частиц.
-
Сортировка неметаллических минералов: таких как флюорит, барит, графит и другие минералы высокой чистоты.
Профессиональная сервисная поддержка
-
Проектирование процесса: профессиональное проектирование конфигурации ступеней и программы возврата пенного насоса.
-
Установка и ввод в эксплуатацию и обучение: профессиональная техническая команда на месте руководит установкой и вводом в эксплуатацию, а также обеспечивает всестороннее обучение эксплуатации.
-
Поставка запчастей: гарантируем поставку оригинальных высококачественных износостойких запчастей (рабочее колесо, статор и т.д.).
-
Оптимизация показателей: обеспечиваем оптимизацию параметров процесса для максимального увеличения извлечения и содержания концентрата.
Флотационная машина BS-K представляет собой технологический рубеж в области аэрированных флотационных машин, которые достигают высокой степени извлечения и стабильной производительности, превосходящей традиционное оборудование, благодаря идеальному сочетанию внешней принудительной аэрации и высокоэффективной механической агитации. Несмотря на относительно сложную конфигурацию (требуется лестничное расположение и пенные насосы), превосходная производительность при тонкой сепарации и переработке трудноотбираемых руд делает ее предпочтительным оборудованием высокого класса для пользователей, стремящихся получить максимальные показатели обогащения и максимальную экономическую выгоду.
