Обзор продукции

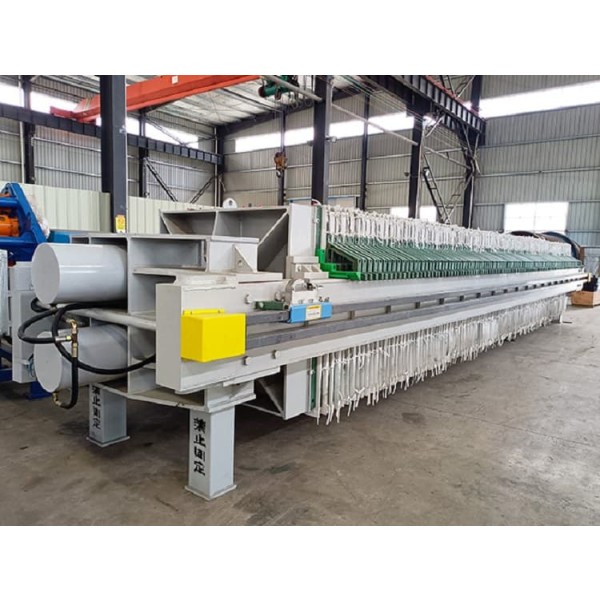

Пластинчатый и рамный фильтр-пресс является ключевым оборудованием, используемым для разделения твердых и жидких веществ в горнодобывающей промышленности, охране окружающей среды, химической промышленности и других областях, особенно хорошо справляется с вязкими и мелкими, трудно фильтруемыми материалами. Оборудование достигает высокой эффективности разделения за счет фильтрации под высоким давлением, и часто используется в качестве конечного механического оборудования для обезвоживания в сценариях очистки сточных вод от гравия, обезвоживания хвостов обогащения полезных ископаемых, обработки шлама и т.д. Он стал надежным выбором для процесса разделения твердых и жидких веществ благодаря своему хорошему эффекту обработки, широкой адаптации, стабильной работе и другим характеристикам.
Структурный состав оборудования
-
Основная рама: состоит из узла упорной плиты, узла компрессионной плиты, фильтровальной плиты и фильтровальной ткани, опорной рамы и т.д., которая представляет собой рабочую камеру фильтр-пресса.
-
Система передачи: включает в себя гидравлическую станцию, блок цилиндров, активную/пассивную звездочку и т.д., обеспечивая мощность для сжатия и ослабления группы фильтровальных плит.
-
Система управления: интегрированный электрический блок управления, съемник плит (автоматический или ручной), гидравлический блок управления, для достижения автоматической работы оборудования.
Принцип работы
-
Прессование: гидравлический цилиндр толкает прессующую плиту для прессования многослойной фильтровальной плиты и фильтровальной ткани для формирования герметичной фильтровальной камеры.
-
Фильтрация с подачей: подающий насос закачивает суспензию в камеру, под давлением жидкость (фильтрат) вытекает через фильтровальную ткань, а твердые частицы задерживаются, образуя фильтровальную лепешку.
-
Разгрузка: после завершения фильтрации гидравлическая система снимает давление, и устройство для вытягивания пластин автоматически или вручную раздвигает фильтрующие пластины одну за другой.
-
Разгрузка: фильтровальная лепешка автоматически выгружается под действием собственного веса, а фильтровальная ткань очищается вручную или автоматически, завершая рабочий цикл.
Технические характеристики и преимущества
-
Отличная приспособляемость: может работать со всеми видами чрезвычайно тонких, липких и труднофильтруемых материалов со стабильным и надежным эффектом фильтрации.
-
Фильтровальная лепешка с высоким содержанием твердого вещества: при высоком рабочем давлении (0,3-1,5 МПа ) может образовывать сухую и твердую фильтровальную лепешку с чрезвычайно низким содержанием воды, а последующая стоимость обработки низкая.
-
Гибкая конфигурация: площадь фильтрации и количество камер могут быть гибко подобраны в зависимости от производительности обработки, с широким диапазоном моделей.
-
Простая конструкция: интуитивно понятное и удобное управление и обслуживание, стабильная работа и относительно небольшая площадь основания.
-
Недорогая эксплуатация: по сравнению с другим оборудованием для обезвоживания под высоким давлением, первоначальные инвестиции и эксплуатационные расходы более экономичны.
Таблица технических параметров (общий диапазон)
| Элемент параметра |
Диапазон параметров |
Описание |
| Применимая концентрация |
≤ 10% суспензии |
Концентрация твердой массы в исходной суспензии |
| Рабочее давление |
0,3 - 1,5 МПа |
Обычное рабочее давление во время фильтрации |
| Максимальное давление |
≥ 3,0 МПа |
Максимальное давление, доступное из гидравлической системы |
| Количество камер |
20 - 120 |
В зависимости от модели и производительности определяется общая площадь фильтрации. |
| Содержание влаги в жмыхе |
Зависит от материала |
Обычно менее 30 %, в зависимости от природы материала. |
Типичные области применения
-
Горнодобывающая промышленность: обезвоживание хвостов и сухая выгрузка на заводе по переработке минералов, обезвоживание концентрата, очистка сточных вод от промытого песка.
-
Химическая промышленность: фильтрация и промывка пигментов, красителей, катализаторов и других продуктов.
-
Охрана окружающей среды: обезвоживание и уменьшение количества городского ила, промышленного осадка.
-
Металлургия: обезвоживание и восстановление плавильного шлака, шлака выщелачивания.
-
Пищевая/фармацевтическая промышленность: разделение ферментационной жидкости и кристаллов.
Рекомендации по выбору и ограничения по использованию
-
Перед выбором модели необходимо уточнить: характеристики материала (размер частиц, вязкость, значение PH), производительность обработки (объем сухого осадка/объем шлама), целевое содержание влаги в кеке, условия площадки.
-
Ограничение использования:
-
Перерабатывающая способность относительно небольшая, не подходит для сверхкрупного непрерывного производства.
-
Фильтровальная ткань является расходным материалом и нуждается в периодической замене.
-
Разгрузка и очистка фильтровальной ткани обычно требуют ручного вмешательства, что является трудоемким.
-
Работа носит прерывистый характер и не является полностью непрерывной.
