Обзор продукции

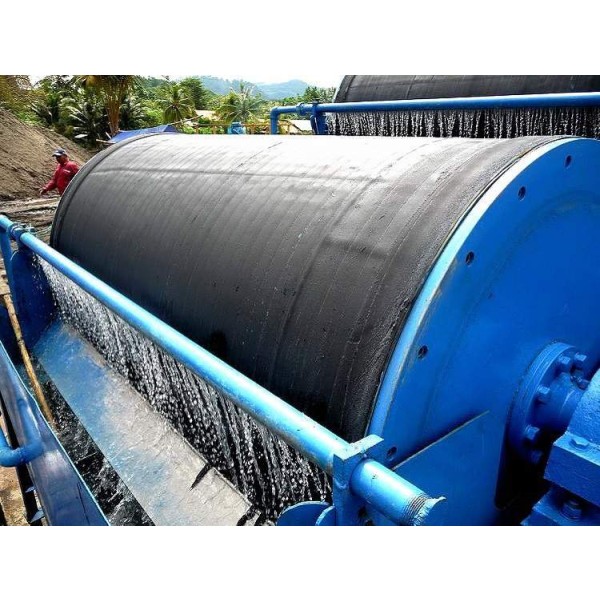

Мокрый магнитный сепаратор с постоянным магнитом серии CTS(N.B) - это высокоэффективное оборудование, предназначенное для сортировки мелкозернистых сильномагнитных минералов. Оборудование этой серии использует высокоэффективный редкоземельный постоянный магнитный материал неодим-железо-бор (NdFeB) для создания магнитной системы, которая обладает такими характеристиками, как высокая напряженность магнитного поля, стабильное магнитное поле, отличная эффективность сортировки и сильная адаптивность. Она широко используется для отбора и очистки магнитных минералов, таких как железная руда, марганцевая руда и т.д., а также для удаления железа и очистки неметаллических минералов, таких как кварцевый песок, полевой шпат, каолин и т.д., что является незаменимым ключевым оборудованием для современного завода по переработке минералов.
Принцип работы
После того, как шлам попадает в сортировочный бак, магнитные минеральные частицы адсорбируются на поверхности вращающегося барабана магнитной сепарации под действием мощного и разумного градиента магнитного поля. При вращении барабана магнитные минералы выносятся из зоны действия магнитного поля, под действием промывочной воды они отделяются от барабана и превращаются в концентрат. Немагнитные (слабомагнитные) минералы не подвержены влиянию магнитного поля и выгружаются в виде хвостов из другого конца резервуара с потоком шлама, таким образом, реализуя эффективное разделение магнитных и немагнитных минералов.
Серия продуктов и тип резервуара
-
В соответствии со структурой магнитной системы:
-
Стационарная магнитная система: простая структура, простое обслуживание, подходит для мокрой сортировки мелких частиц сильных магнитных минералов.
-
Поворотная магнитная система: при многократном магнитном кувыркании может эффективно отбрасывать включения конкрементов и жильных камней, с более высокой точностью сортировки, подходит для сухой сортировки мелкозернистых сильных магнитных минералов.
-
В зависимости от типа желоба (определяет характеристики сортировки и применимый размер частиц):
| Тип резервуара | Применимый размер частиц | Характеристики и типичные области применения |
| :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :---
| Емкости противоточного типа (CTS) | 6 - 0 мм | Высокая производительность, подходит для черновой и обогатительной обработки, низкое содержание хвостов. Противоточный резервуар (CTN) | 6 - 0 мм
| Противоточный желоб (CTN) | 0,6 - 0 мм | Высокая производительность, подходит для обогащения тонких минералов и извлечения тяжелых сред. |Полупротивоточная ванна (CTN)
| Полупротивоточная ванна (CTB) | 0,5 - 0 мм | Высокое содержание концентрата, подходит для высокоточного концентрирования сверхтонких минералов. | | Полупротивоточная ванна (CTB) | 0,5 - 0 мм
Технические преимущества и особенности
Технические параметры
| Параметр |
Тип CTB (полупротивоточный) |
CTS (нисходящий поток) |
CTN (противоток) |
| Размер барабана (диаметр × длина мм) |
Φ600-1200 × 800-3000 |
Φ600-1200 × 800-3000 |
Φ600-1200 × 800-3000 |
| Производительность (т/ч) |
5 - 100 |
10 - 120 |
5 - 80 |
| Концентрация корма (%) |
20 - 35 |
25 - 40 |
15 - 30 |
| Мощность двигателя (кВт) |
3 - 22 |
3 - 30 |
3 - 18 |
Руководство по выбору
| Сценарии применения |
Рекомендуемые модели и конфигурации |
| Концентрация железной руды |
Полупротивоточный бак типа CTB, напряженность магнитного поля 4000-5000GS, скорость вращения цилиндра 20-30 об/мин. |
| Удаление железа из кварцевого песка |
Противоточный бак типа CTN, напряженность магнитного поля 3000-4000GS, размер загружаемого материала должен контролироваться на уровне <0,3 мм. |
| Черновая обработка марганцевой руды |
Резервуар противотока типа CTS, напряженность магнитного поля 3500-4500GS, производительность обработки может быть увеличена примерно на 20% по сравнению с другими резервуарами. |
Почему стоит выбрать серию CTS(N.B)?
-
Высокая эффективность сортировки: мощная редкоземельная магнитная система и оптимизированная конструкция резервуара обеспечивают высокую степень извлечения и высокое содержание концентрата.
-
Стабильность и долговечность: высококачественные материалы и износостойкая конструкция обеспечивают длительный срок службы и низкий процент отказов в тяжелых условиях работы.
-
Гибкость и интеллект: регулируемая скорость и контролируемые параметры, интеллектуальные опции для удовлетворения потребностей изысканного производства.
-
Профессиональная адаптация: три типа резервуаров и разнообразные технические характеристики, могут быть подобраны для вас наиболее экономичные решения.
-
Простота обслуживания: модульная конструкция делает рутинное обслуживание и осмотр простыми и удобными, эффективно снижая эксплуатационные расходы.
