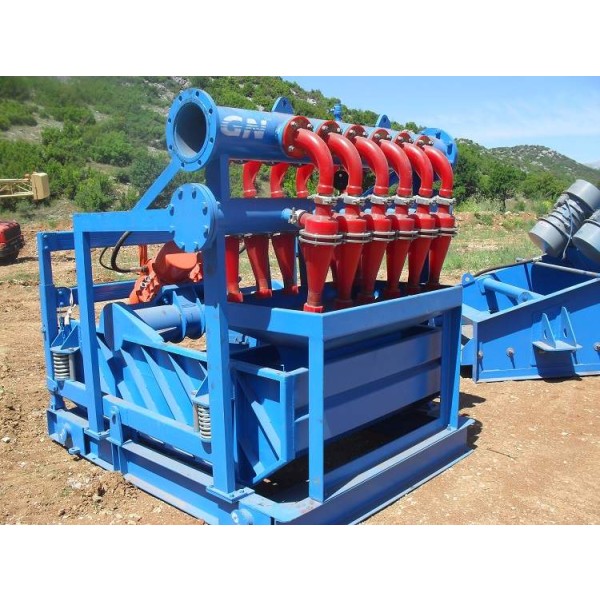

Обзор гидроциклонов
Гидроциклон - это высокоэффективное оборудование для обогащения полезных ископаемых, которое использует центробежную силу для классификации, разделения, концентрации и обесшламливания. Его основной функцией является отделение более грубых и тяжелых частиц от суспензии, которая широко используется во всех видах минеральных обогатительных фабрик, и это одно из основных оборудований для реализации сортировки руды по размеру частиц.
Принцип работы заключается в том, что суспензия поступает в конический контейнер по касательной линии под высоким давлением, создавая сильное вращательное движение, и частицы разного размера отделяются под действием центробежных сил. Он имеет значительные преимущества: простая структура, большая производительность, высокая эффективность классификации, малая площадь и т.д.
Структура и принцип работы гидроциклона
1. структурный состав:
-
Цилиндрический цилиндр: верхняя часть цилиндрическая, стенка цилиндра оснащена тангенциальным загрузочным отверстием.
-
Конический контейнер: нижняя часть коническая, размер угла конуса влияет на точность разделения и производительность обработки.
-
Переливная труба: расположена в верхней части центра цилиндра, используется для отвода перелива, содержащего мелкие частицы (Перелив).
-
Сопло для опускания песка (Underflow): расположено в нижней части конуса, используется для выгрузки опускающегося песка, содержащего крупные частицы (Underflow).
-
Износостойкая футеровка: ключевые детали (такие как питатель, внутренняя стенка, пескоуловитель) часто футеруются износостойкой резиной, карбидом кремния или полиуретаном для продления срока службы.
2. принцип работы:
Под давлением (обычно 0,05-0,25 МПа), создаваемым песковым насосом, суспензия подается в циклон из тангенциального загрузочного отверстия с высокой скоростью (около 5-12 м/с), образуя мощный внешний (нисходящий) и внутренний (восходящий) циклон.
-
Крупные/тяжелые частицы: они отбрасываются к стенке машины под действием огромной центробежной силы, движутся вниз вместе с внешним циклоном и, наконец, выгружаются из осадительного сопла в нижней части.
-
Мелкие/легкие частицы: под действием небольшой центробежной силы они образуют внутренний циклон в центральной области низкого давления, движутся вверх и выгружаются через переливную трубу.
Основные области применения гидроциклонов
Гидроциклоны в основном используются в следующих операциях в процессе обогащения:
-
Одностадийное/двухстадийное измельчение и классификация в замкнутом цикле: Это основное применение для формирования замкнутого цикла с шаровой мельницей для своевременного отделения квалифицированных мелкозернистых продуктов и возврата крупных зерен на повторное измельчение.
-
Концентрат/промежуточное измельчение и классификация руды: Высокоэффективная классификация промежуточных продуктов, подлежащих повторному измельчению.
-
Операция обесшламливания: удаление рудного шлама, влияющего на эффект сортировки, перед сортировкой, или обезвоживание и концентрация продуктов после сортировки.
-
Утилизация хвостов:
-
Запруда и засыпка: хвосты классифицируются, крупные хвосты используются в качестве запруды, а мелкий шлам сбрасывается в конец хвостохранилища.
-
Засыпка всего хвоста: в качестве оборудования для предварительной сортировки, отделяющего крупный песок для снижения нагрузки на последующее оборудование для обезвоживания.
Преимущества и недостатки гидроциклонов
| Преимущества |
Недостатки |
| ✅ Отсутствие движущихся частей: простая структура, низкий процент отказов, простота эксплуатации и обслуживания. |
❌ Быстрый износ: такие детали, как загрузочная горловина и погружная насадка, легко изнашиваются под воздействием высокоскоростной промывки шлама, поэтому требуются износостойкие материалы. |
| ✅ Большая производительность: высокая производительность на единицу объема, малая занимаемая площадь. |
❌ Высокое энергопотребление: песчаный насос необходим для обеспечения давления, высокое энергопотребление. |
| ✅ Высокая эффективность сортировки: до 80%～90%, тонкий размер сортировки (до микронного уровня). |
❌ Чувствительные рабочие параметры: изменения давления подачи, концентрации и размера частиц значительно влияют на индекс классификации. |
| ✅ Низкая стоимость, легкость модификации: низкая стоимость, возможность последовательного или параллельного соединения для удовлетворения различных технологических требований. |
|
Выбор модели и краткое описание
Существует множество спецификаций гидроциклонов (распространенными являются Φ50, Φ75, Φ100, Φ125, Φ150, Φ200, Φ250, Φ300, Φ350, Φ500, Φ660 и т.д.), которые могут быть выбраны в качестве одиночного, параллельного или тандемного блока в соответствии с требованиями процесса обработки мощности, тонкости перелива, концентрации осаждения и так далее. Правильный выбор является предпосылкой для достижения оптимального рабочего состояния.
Гидроциклон является незаменимым ключевым классифицирующим оборудованием на современном заводе по переработке минерального сырья. Несмотря на проблемы износа и энергопотребления, отличная эффективность классификации, гибкость применения и низкая стоимость позволяют ему играть незаменимую роль в области замкнутого цикла измельчения, обесшламливания и обработки хвостов, и он является важным инструментом для повышения экономической эффективности и технического индекса всего процесса обогащения.
