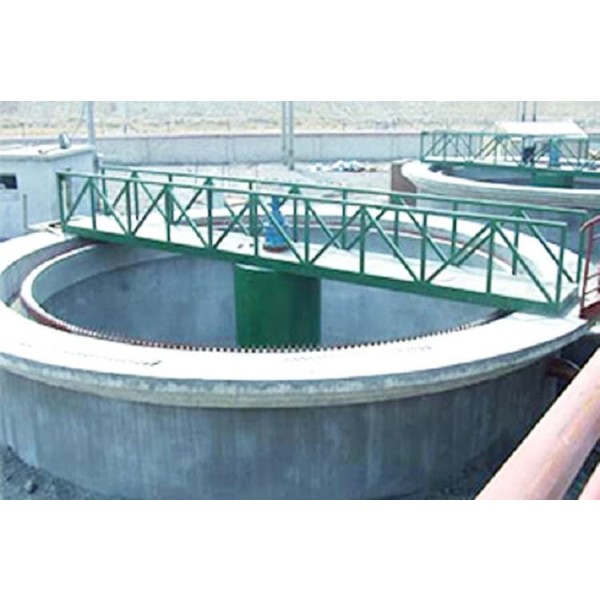

Обзор сгустителя с центральным приводом типа NZ(S)
Сгуститель с центральным приводом типа NZ(S) (или TNZ) - это высокоэффективное, непрерывно работающее оборудование для сгущения и осветления. Он использует центральный привод и технологию автоматического подъема граблей, отделяет и концентрирует твердые частицы в суспензии по принципу гравитационного осаждения и одновременно получает осветленную переливную воду.
Данное оборудование широко используется в операциях разделения твердых и жидких частиц в минеральной, угольной, химической, природоохранной и других отраслях промышленности благодаря большой производительности, стабильной работе, простоте обслуживания и высокой степени автоматизации, а также является идеальным решением для обезвоживания материалов, восстановления ресурсов и очистки сточных вод в современном промышленном производстве.
Принцип работы сгустителя с центральным приводом типа NZ(S)
Суспензия или сточные воды равномерно поступают в сгуститель из загрузочного цилиндра в верхней части корпуса бассейна. Под действием силы тяжести твердые частицы начинают свободно оседать, а более крупные и тяжелые частицы быстро оседают на конус на дне бассейна.
Рама граблей, установленная в центре сгустителя, медленно вращается под действием передаточного механизма. Осевший на дно бассейна осадок (песок) постепенно соскребается вращающимися зубьями граблей к разгрузочному отверстию в центре дна бассейна и, наконец, выгружается через насос нижнего потока, превращаясь в концентрированный продукт. Осветленная жидкость после сепарации вытекает из корпуса резервуара по переливной плотине в течение одной недели.
При перегрузке или чрезмерном осаждении песка активируется автоматическое устройство подъема граблей для подъема рамы граблей, чтобы предотвратить аварии, связанные с давлением граблей, и обеспечить безопасную и непрерывную работу оборудования.
Основные преимущества и характеристики сгустителя с центральным приводом типа NZ(S)
| Конструктивные преимущества |
Преимущества производительности и управления |
| ✅ Конструкция с центральным приводом: прямая передача мощности, высокий крутящий момент, низкое энергопотребление, плавная и надежная работа. |
✅ Высокоэффективное сгущение: специально разработанные зубья граблей могут эффективно собирать осадок, предотвращать проседание и улучшать концентрацию нижнего потока. |
| ✅ Интеллектуальная система подъема граблей: модель ≤Φ12m оснащена ручным подъемом граблей; модель >Φ12m оснащена электрическим подъемом граблей и интегрирована с автоматической защитой от перегрузки и функцией сигнализации, безопасной и спокойной. |
✅ Большая мощность обработки: Оптимизированная конструкция обеспечивает большую площадь осаждения и мощность обработки. |
| ✅ Прочная система передачи: используется планетарный редуктор с большой грузоподъемностью, длительным сроком службы и не требующий технического обслуживания. |
✅ Стабильная работа: оборудование имеет низкий процент отказов и может работать 24 часа в сутки без присмотра. |
| ✅ Гибкая конфигурация: полномостовая или центральная колонная опорная конструкция, стальной или бетонный корпус бассейна на выбор, для удовлетворения различных условий работы и требований площадки. |
✅ Простота эксплуатации и обслуживания: высокая степень автоматизации, низкая нагрузка на ежедневное обслуживание. |
Таблица основных технических параметров сгустителя с центральным приводом типа NZ (S)
| Спецификация Модель |
Диаметр корпуса бассейна (м) |
Площадь осаждения (м²) |
Скорость вращения граблей (об/мин) |
Производительность (т/д) |
Мощность приводного двигателя (кВт) |
Вес оборудования (кг) |
| NZ-1.8 |
1.8 |
2.55 |
0.5 |
1.3～5.6 |
1.1 |
1490 |
| NZ-3.6 |
3.6 |
10.2 |
0.4 |
5-24 |
1.1 |
2875 |
| NZ-6 |
6 |
28 |
0.3 |
14 - 62 |
3 |
8575 |
| NZ-9 |
9 |
63.5 |
0.26 |
32 - 150 |
3 |
5370 |
| NZ-12 |
12 |
113 |
0.19 |
≤250 |
3 |
8880 |
| NZ-15 |
15 |
176 |
0.113 |
≤390 |
5.5 |
10557 |
| NZ-18 |
18 |
254 |
0.1 |
≤552 |
5.5 |
12338 |
| NZ-24 |
24 |
452 |
0.1 |
200~1440 |
7.5 |
24500 |
Примечание: Производственная мощность варьируется в зависимости от характера материалов (размер частиц, концентрация и т.д.), таблица является справочным диапазоном. nz-6 и более крупные спецификации обычно оснащены более полной системой автоматического управления.
Области применения
-
Минеральная промышленность:
-
Концентрация концентрата: обезвоживание концентратов меди, железа, золота, свинца и цинка, повышение концентрации и отправка на процесс фильтрации.
-
Обработка хвостов: концентрация хвостового шлама, эффективное повторное использование воды, снижение давления в хвостохранилище.
-
Угольная промышленность:
-
Инженерная защита окружающей среды:
Руководство по выбору
-
Малые заводы/проекты: рекомендуются размеры от NZ-6 до NZ-12.
-
Средние заводы/проекты: рекомендуются размеры от NZ-18 до NZ-24 (моторизованные грабли).
-
Крупные заводы/проекты: NZ-30 и выше.
-
Очистка угля и сточных вод: рекомендуется NZ-12 или выше, и может быть оснащен автоматической системой дозирования и наклонной трубкой/наклонной пластинчатой набивкой для дальнейшего повышения эффективности. Для очистки сточных вод часто используются бетонные резервуары.
Сервисная поддержка
-
Техническая консультация: бесплатное проектирование технологического плана и подбор оборудования.
-
Руководство по монтажу: профессиональные инженеры на месте проводят монтаж и ввод в эксплуатацию.
-
Поставка запасных частей: обеспечение быстрой поставки оригинальных запасных частей.
-
Модификация и модернизация: предоставляем услуги по модернизации и модернизации старых сгустителей.
Резюме
Сгуститель с центральным приводом типа NZ(S) является основным оборудованием в области разделения твердых и жидких веществ. Отточенная технология, превосходная надежность, гибкая конфигурация и высокая степень автоматизации делают его ключевым оборудованием для эффективного обезвоживания, восстановления ресурсов и чистого производства в широком спектре отраслей промышленности, от переработки минералов до охраны окружающей среды. Выбор сгустителя NZ(S) означает выбор стабильной, эффективной и долговечной гарантии работы.
