Обзор продукции

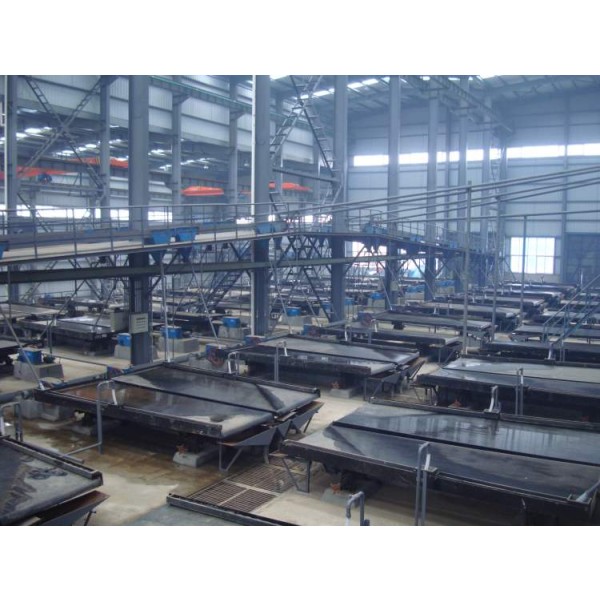

Встряхивающий стол 6-S является одним из основных видов оборудования для гравитационного разделения, известного своей чрезвычайно высокой точностью сортировки и коэффициентом обогащения. Он использует комбинацию физических сил (гравитация, импульс воды, трение постели и инерция) для точного расслоения и зонирования частиц руды в соответствии с их удельным весом и размером частиц, в результате чего на выходе получается высококачественный концентрат и отработанные хвосты. Оборудование очень широко используется, применимо к вольфраму, олову, танталу, ниобию, золоту, серебру, железу, марганцу, хрому, титану, углю и другим металлическим и неметаллическим минералам, и может быть использовано для черновой обработки, концентрации и сметания и других видов операций, это незаменимое точное сортировочное оборудование для завода по переработке минералов.
Принцип работы
Группа рудных частиц подается из загрузочного желоба наклонного ложа, и в то же время подвергается действию поперечной промывочной воды. Под совместным действием силы тяжести, поперечного давления воды, силы инерции и силы трения, возникающей при возвратно-поступательном асимметричном движении станины, частицы руды расслаиваются в соответствии с удельным весом и размером частиц.
-
Тяжелые минеральные частицы опускаются в нижний слой под воздействием трения о поверхность пласта по продольной траектории движения.
-
Легкие минеральные частицы находятся в верхнем слое и в основном вымываются поперечным потоком воды.
В конце концов, минеральные частицы с различным удельным весом и размером частиц веерообразно перемещаются со стороны А на сторону В, и выгружаются из концентрата, средней руды и хвостовой части соответственно, и точно разделяются на концентрат, среднюю руду и хвосты.
Преимущества и особенности продукта
-
Чрезвычайно высокая точность сортировки: высокий коэффициент обогащения (содержание концентрата/содержание сырья), получение конечного концентрата и конечных хвостов в одно время, выдающаяся эффективность сортировки.
-
Гибкая настройка работы: ход, количество ходов, боковой уклон и объем промывочной воды могут быть легко отрегулированы в соответствии с потребностями различных минералов.
-
Разнообразные варианты поверхности дна: имеются три различные поверхности дна (рифленая часть) для крупного песка, мелкого песка и шлама, а легкие и износостойкие материалы, такие как армированный стекловолокном пластик, могут быть выбраны для удовлетворения требований сортировки материалов различной крупности.
-
Стабильная и надежная работа: компактная конструкция с пружиной, расположенной внутри коробки, обеспечивает плавную работу и сохраняет равновесие при регулировке хода. Прочная конструкция, долгий срок службы.
-
Простота в уходе и обслуживании: простота эксплуатации, простота обслуживания, низкий процент отказов.
Применимые минералы и размер зерна
-
Применимые минералы: вольфрам, олово, тантал, ниобий, золото, серебро, железо, марганец, хром, титан, висмут, свинец, цинк, уголь и т.д.
-
Диапазон эффективного размера частиц:
-
Крупный песок: 2 - 0,5 мм
-
Мелкий песок: 0,5 - 0,074 мм
-
Грязь: < 0,074 мм
-
* При переработке вольфрама и олова, эффективный размер частиц составляет 2 - 0,022 мм.
Таблица технических параметров
| Модели и параметры |
6-S 7.6 |
6-S 4.08 |
6-S 1.95 |
6-S 0.5 |
| Тип слоя |
Крупнозернистый песок/мелкозернистый песок/минеральный шлам |
Возможны три варианта |
Три варианта |
Три варианта |
| Площадь дна (м²) |
7.6 |
4.08 |
1.95 |
0.5 |
| Размер подачи (мм) |
Крупный песок: <2
Мелкий песок: <0,5
Осадок: <0,074 |
<2 (песок)
<0.074 (грязь) |
<2 (песок)
<0.074 (грязь) |
<2 (песок)
<0,1 (грязь) |
| Производительность (т/ч) |
Крупный песок: 1-1,2
Мелкий песок: 0,5-1
Грязь: 0,3-0,5 |
0.4-1.5 |
0.3-0.8 |
0.05-0.2 |
| Ход (мм) |
16-22 / 11-16 / 8-16 |
6-30 |
12-28 |
9-17 |
| Ход поршня (об/мин) |
220 / 250 / 280 |
210-320 |
250-450 |
280-460 |
| Расход воды (т/ч) |
0.7-1 / 0.4-0.7 |
0.3-1.5 |
0.2-1 |
0.1-0.5 |
| Мощность двигателя (кВт) |
1.1 |
1.1 |
1.1 |
0.55 |
Примечание: В соответствии с различным положением подачи, каждая модель может обеспечить две конфигурации левого и правого встряхивающего стола, что удобно для технологической схемы завода по переработке минералов.
Почему стоит выбрать 6-S Shaker?
-
Классика и надежность: проверенная классическая конструкция, одна из самых популярных моделей шейкеров во всем мире.
-
Точность и эффективность: Непревзойденная точность сортировки является абсолютной гарантией получения концентрата высокого качества.
-
Гибкость и универсальность: Широкий диапазон размеров и типов постелей позволяет удовлетворить потребности всего технологического процесса - от черновой до обогатительной обработки, от россыпного до шламового.
-
Экономичность и долговечность: низкое потребление энергии, низкое потребление воды, надежное оборудование, низкие эксплуатационные расходы, высокая окупаемость инвестиций.
