Всеобъемлющее представление серии сепараторов с постоянным магнитом
Сепаратор с постоянным магнитом - это ключевое оборудование для автоматического удаления ферромагнитных примесей из немагнитных материалов с помощью сильного магнитного поля, создаваемого высокоэффективным постоянным магнитопроводом. Благодаря передовому дизайну, надежной работе и отсутствию необходимости в обслуживании, эта серия продуктов широко используется в угольной, электроэнергетической, цементной, горнодобывающей, строительной, химической, зерновой и других отраслях промышленности, и является необходимым выбором для защиты последующего дробильно-размольного оборудования и повышения чистоты продукции.
I. Обзор серии продуктов
| Тип |
Модель продукта |
Основные характеристики |
Применимые сценарии и методы работы |
| Подвесной постоянный магнитный сепаратор |
Серия CX |
Простая структура, простая установка, не требует обслуживания, экономичен и практичен. |
Подходит для ленточного конвейера, вибрационного питателя, над разгрузочным желобом, непрерывная работа, необходимость ручной очистки от всасывания железа на регулярной основе. |

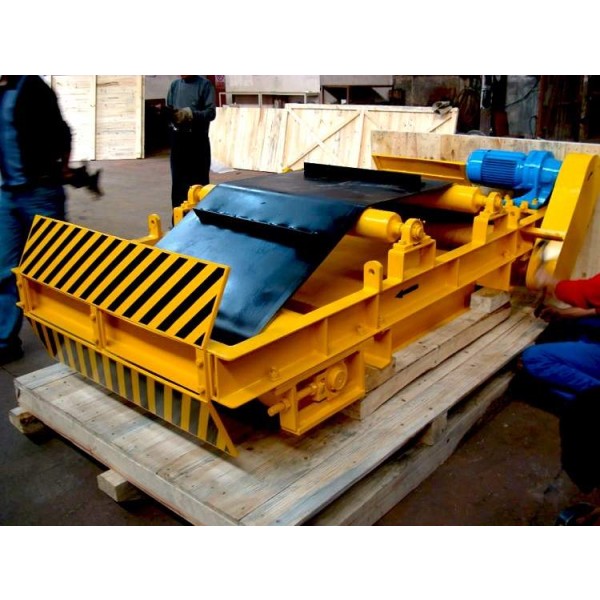

| Постоянный магнитный саморазгружающийся сепаратор железа |
Серия RCYD |
Автоматическая разгрузка, непрерывная безлюдная работа, взрывозащищенный/высокотемпературный тип является опциональным. |
Подходит для автоматизированных производственных линий, связанных с конвейером, автоматическая разгрузка непрерывного действия, является основной и эффективной конфигурацией. |
Основные технологические особенности
-
Высокопроизводительная конструкция магнитной системы
-
Композитная магнитная цепь: используется высокопроизводительная конструкция оптимизации композитной магнитной цепи из неодим-железо-бор (NdFeB) и феррита, высокая напряженность магнитного поля, большой градиент, сильное всасывание.
-
Напряженность магнитного поля:
-
Отличная стабильность: используется специальная технология герметизации магнитной цепи, скорость размагничивания магнитной индукции составляет <5% в течение 8 лет, что обеспечивает долговечность оборудования.
-
Прочная механическая конструкция
-
Подвесной тип (CX): используется цельносварная рама, прочная конструкция, может быть непосредственно подвешена и установлена, не требует обслуживания.
-
Саморазгружающийся тип (RCYD): принимает талию барабанного ролика дизайн, с автоматической функцией коррекции отклонения, эффективно предотвращая разгрузочный пояс от бега из направления. Скребок из нержавеющей стали тщательно удаляет железные детали.
-
Интеллектуальная система управления
-
Режим управления: поддержка локального ручного управления и централизованного автоматического управления (запуск/остановка с помощью главного оборудования).
-
Уровень защиты: стандартный уровень защиты IP54, применим к общим условиям работы. Взрывозащищенный тип (ExdIIBT4) подходит для легковоспламеняющейся и взрывоопасной среды.
Сравнение технических параметров
| Параметр |
Подвесной тип (серия CX) |
Саморазгружающийся тип (серия RCYD) |
| Толщина материала |
≤ 150 мм |
≤ 200 мм |
| Вес одного всасывающего утюга |
0,1 - 25 кг |
0,1 - 35 кг |
| Скорость ремня |
≤ 4,5 м/с |
≤ 4,0 м/с |
| Высота монтажа |
300 - 600 мм |
350 - 700 мм |
| Рабочая температура |
-30°C ~ +60°C |
-30℃ ~ +80℃ (опционально высокотемпературный тип) |
IV. Руководство по выбору
-
Подвесные (CX) пункты выбора
-
Соответствие ширины ленты: ширина устройства для удаления железа должна быть на 200-400 мм больше ширины ленты, чтобы обеспечить полный охват.
-
Высота магнитного полюса: высота установки (H) обычно в 1,5 раза больше толщины материала.
-
Типичное применение: предварительная обработка угля, первичный отбор сырья для строительных материалов, переработка зерна, переработка возобновляемых ресурсов и так далее.
-
Точки отбора саморазгружающегося типа (RCYD)
-
Производительность разгрузки железа: в зависимости от содержания ферромагнитного мусора выбрать подходящую модель и скорость разгрузочной ленты (обычно 0,8-2,5 м/с регулируется ).
-
Экологические требования: химическая промышленность, угольный порошок, пыль и другие легковоспламеняющиеся и взрывоопасные места, необходимо выбрать взрывозащищенный тип.
-
Типичное применение: линия по производству цемента (вход в мельницу сырья), система передачи угля на ТЭС, производственная линия по дроблению горных пород, крупномасштабная агломерационная фабрика.
V. Установка и обслуживание
VI. Примеры промышленных решений
| Промышленность |
Рекомендуемая конфигурация |
Место установки |
Эффект от применения |
| Цементная промышленность |
RCYD-12T Взрывозащищенный тип |
Впускная лента мельницы для сырьевых материалов |
Степень улавливания железа ≥98%, эффективная защита мелющего тела и полого вала. |
| Производство тепловой энергии |
CX-10 + металлодетекторная навеска |
Передаточный пункт угольного конвейера |
Контроль за связью, точное удаление железа и значительная защита угольных мельниц. |
| Горнодобывающая промышленность |
RCYD-8C Всепогодный тип |
Передняя лента щековой дробилки |
Уменьшает более чем на 90% количество ошибок, связанных с заклиниванием железа дробилки, улучшает скорость непрерывной работы. |
VII. Сервис и обязательства
-
Гарантия качества: 5 лет гарантии на основные части магнитной системы и 2 года гарантии на механические части.
-
Техническая поддержка: бесплатное руководство по установке, программа ввода в эксплуатацию и технические консультации.
-
Поставка запасных частей: обязательство поставлять часто используемые детали в течение 24 часов с момента поставки для обеспечения бесперебойного производства.
-
Услуги по модернизации: предоставляем услуги по модернизации старой модели магнитной системы для улучшения производительности оригинального оборудования.
Эта серия сепараторов с постоянным магнитом стала предпочтительным оборудованием для очистки материалов в различных промышленных областях благодаря своему сильному магнетизму, высокой стабильности и низкой стоимости эксплуатации. В соответствии с вашими конкретными характеристиками материала, пропускной способностью, толщиной материала и рабочей средой, мы можем предоставить вам оптимальный выбор моделей и идеальные решения.
